什么样的网线好,网线布线细节决定成败
网线,电脑网络组成的最不起眼的部分,最容易被忽视的部件。在组建网络时,人们大多会重视如交换机、路由器、网卡等设备,但对于网线,一般不会太多的去挑剔。但随着网络规模的扩大,对网线需求的增加,网线的重要性越来越明显。下面一起来了解下网线基本知识。
Part1:了解网线小常识-网线的种类
双绞线常见的有3类线,5类线和超5类线、6类线,以及最新的7类线。前者线径细而后者线径粗,型号如下:
二类线:传输频率为1MHZ,用于语音传输和最高传输速率4Mbps的数据传输,常见于使用4MBPS规范令牌传递协议的旧的令牌网。一类线:主要用于传输语音(一类标准主要用于八十年代初之前的电话线缆),不同于数据传输。
三类线:在ANSI和EIA/TIA568标准中指定的电缆,该电缆的传输频率16MHz,用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。
四类线:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和 10BASE-T/100BASE-T。5)
五类线:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输,主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。
超五类线:超5类具有衰减小,串扰少,并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturn Loss)、更小的时延误差,性能得到很大提高。超5类线主要用于千兆位以太网(1000Mbps)。
六类线:该类电缆的传输频率为1MHz~250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能,对于新一代全双工的高速网络应用而言,优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型,布线标准采用星形的拓扑结构,要求的布线距离为:永久链路的长度不能超过90m,信道长度不能超过100m。
超六类线:超六类线是六类线的改进版,同样是ANSI/EIA/TIA-568B.2和ISO 6类/E级标准中规定的一种非屏蔽双绞线电缆,主要应用于千兆位网络中。在传输频率方面与六类线一样,也是200~250 MHz,最大传输速度也可达到1 000 Mbps,只是在串扰、衰减和信噪比等方面有较大改善。
七类线:该线是ISO 7类/F级标准中最新的一种双绞线,它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线,所以它的传输频率至少可达500 MHz,是六类线和超六类线的2倍以上,传输速率可达10 Gbps。双绞线可分为非屏蔽双绞线(UTP=UNSHIELDED TWISTED PAIR)和屏蔽双绞线(STP=SHIELDED TWISTEDPAIR)。屏蔽双绞线电缆的外层由铝铂包裹,以减小辐射,但并不能完全消除辐射,屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。非屏蔽双绞线电缆具有以下优点:无屏蔽外套,直径小,节省所占用的空间;重量轻,易弯曲,易安装;将近端串扰减至最小或加以消除;具有阻燃性;具有独立性和灵活性,适用于结构化综合布线。
超五类和六类网线区别
在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。 双绞线,是由许多对线组成的数据传输线。它的特点就是价格便宜,所以被广泛应用,如我们常见的电话线等。它是用来和RJ45水晶头相连的。它又有STP和UTP两种,我们常用的是UTP。
Part2:掌握网络选购方法 确保上网质量
网线材质哪种好?
1、纯铜
此类网线为最好的网线,同等情况下铜的电阻第二小,所以可以做优质的线材。并且适合用于POE供电,电阻小可以避免电在传输过程中的损耗。
2、铝线
此类网线质量次于铜线,但短距离使用也没用很大的问题,所以家用或者小型办公室的终端-----交换机的线路可以选择此类线。此类线仅适合短距离POE供电,因为电阻比铜线大。
3、铜包铝线
此类网线在铝线外面电镀了一层铜,因为趋肤效应,对铝线的导电能力有一定提升。但是此类线同样仅适合短距离POE供电,同样因为电阻较大。
4、铜包铁线
此类网线在铁线外面电镀了一层铜,因为趋肤效应,对铁线的导电能力有一定提升。但是此类线不适合POE供电,因为电阻较大。
5、铁芯线
此类网线电阻较大,仅适合短距离内传输且对网速要求不高的情况下使用。此类线不适合POE供电,同样因为电阻较大。
6、混合性线材
此类网线里面部分线使用铜部分线使用铝,仅适合短距离使用,可用于POE供电,但是制作水晶头的时候必须严格按照线序制作,否则铜线不能被用于供电,将增大电阻,影响供电效果。
网线哪种好 网线选购方法
1、从网线标识上辨别
三类线的标识是“CAT3”,带宽10M,适用于十兆网基本已淘汰;
五类线的标识是“CAT5”,带宽100M,适用于百兆以下的网;
超五类线的标识是“CAT5E”,带宽155M,是主流产品;
六类线的标识是“CAT6”,带宽250M,用于架设千兆网,是未来发展的趋势。其次通过看这个途径我们可以判别大多数假5类/ 超5类线。真正的5类线在线的塑料包皮上印刷的字符非常清晰、圆滑,基本上没有锯齿状。假货的字迹印刷质量较差,有的字体不清晰,有的呈严重锯齿状。正品5类线所标注的是“cat5”字样,超5类所标注的是“ 5e”字样,而假货通常所标注的字母全为大写“如CAT5”、“5E”字样。
2、用手感觉
如果通过“看”的方法仍不能判别的话,可以进一步通过“摸”的方法来感觉真假5类/超 5类线在材料上的差别。真5类/超5类线质地比较软,这主要是为了适应不同的网络环境需求,双绞线电缆中一般使用铜线做导线芯,比较软(因为有些网络环境可能需要网线进行小角度弯折,如果线材较硬就很容易造成断路。);而一些不法厂商在生产时为了降低成本,在铜中添加了其他的金属元素,做出来的导线比较硬,不易弯曲,使用中容易产生断线。
3、用刀割
这一步只需用剪刀去掉一小截线外面的塑料包皮,使露出4对芯线。在这里我们还是通过 “看”的方法来进一步判别,真5类/超5类线4对芯线中白色的那条不应是纯白的,而是带有与之成对的那条芯线颜色的花白,这主要是为了方便用户在制作水晶头时区别线对。而假货通常是纯白色的或者花色不明显。还有一点就是4对芯线的绕线密度,真5类/超5类线绕线密度适中,方向是逆时针。假线通常密度很小,方向也可能会是顺时针(比较少),这主要是因为在制作方面比较容易,这样生产成本也就小了。
4、用火烧
你可以将双绞线放在高温环境中测试一下,看看在35℃至40℃时,网线外面的胶皮会不会变软,正品网线是不会变软的,假的就不一定了;还有真的网线外面的胶具有阻燃性,而假的有些则不具有阻燃性,不符合安全标准,购买时不妨试试。
Part3:交换机和猫的区别 交换机和路由器的区别
交换机和猫的区别

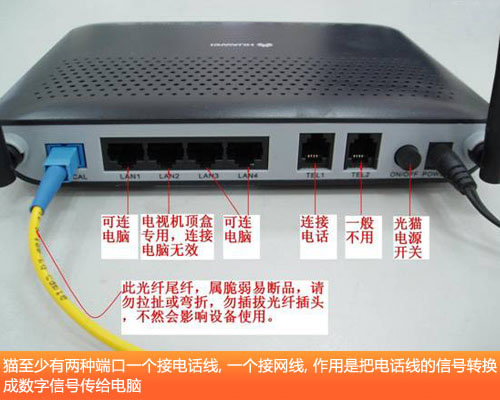

猫至少有两种端口:一个接电话线,一个接网线,猫英文名叫 modem,中文叫:调制解调器。猫的作用是把电话线的信号转换成数字信号,传给电脑,然后把电脑的数字信号转换成电话信号传送出去,从而实现电脑通过它和电话线上网。
交换机:是一种网络设备。可以使连接交换机的多台电脑组成局域网,如果还有代理服务器的话还可以实现同时上网功能。交换机没有路由器的自动识别数据包发送和到达地址的功能,但是交换机比HUB有更高的传输速度,因为交换机能同时给连接它的所有电脑传送数据包,所有电脑是共享交换机的带宽速率。即100M的带宽,不管连接多少台电脑,理论上每台电脑的带宽都达到100M。
交换机和路由器的区别
交换机是一根网线上网,但是大家上网是分别拨号,各自使用自己的宽带,大家上网没有影响。而路由器比交换机多了一个虚拟拨号功能,通过同一台路由器上网的电脑是共用一个宽带账号,大家上网要相互影响。
交换机工作在中继层,交换机根据MAC地址寻址。路由器工作在网络层,根据IP地址寻址,路由器可以处理TCP/IP协议,而交换机不可以。交换机可以使连接它的多台电脑组成局域网,如果还有代理服务器的话还可以实现同时上网功能而且局域网所有电脑是共享它的带宽速率的,但是交换机没有路由器的自动识别数据包发送和到达地址的功能。路由器可以自动识别数据包发送和到达的地址,路由器相当于马路上的警察,负责交通疏导和指路的。
举几个例子,路由器是小邮局,就一个地址(IP),负责一个地方的收发(个人电脑,某个服务器,所以你家上网要这个东西),交换机是省里的大邮政中心,负责由一个地址给各个小地方的联系。简单的说路由器专管入网,交换机只管配送,路由路由就是给你找路让你上网的,交换机只负责开门,交换机上面要没有路由你是上不了网的。路由器提供了防火墙的服务。路由器仅仅转发特定地址的数据包,不传送不支持路由协议的数据包传送和未知目标网络数据包的传送,从而可以防止广播风暴。
Part4:网线怎么接 网线接法图解
家庭网络与办公网络区别
家庭中大多使用双绞线(即一般的网线),一般分为T568A和T568B两种线序,信息模块端接入方式分T568A模块和T568B模块两种方式,两种端接方式所对应的接线顺序如下:T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕;T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕。目前市场上现有的网线大概有这么几类:五类线、四类线、超五类线和六类线。线的种类、性能、质量、速度各不相同,最热卖的是五类线价格便宜,实用。用户可以根据自身的需要进行筛选,选择最适合自己的类型。有的线型还具有屏蔽功能,可以接地线,主要是水晶头不同,适合于大型企业单位集体使用。 办公室的网线使用,主要讲究实用和艺术性,如果没有网络端口的,走线尽量走天花板,采用综合布线方式,在墙内的要用套管,防止线的受损,墙外的要使用线槽,防止受空气潮湿或爆皮。
家庭网线布线建议
在进行网络布线前,首先应该了解自己的居室环境及各房间的用途,什么地方可以开槽埋线,什么地方不可以?同时要了解家庭的网络需求,什么地方要上网?什么地方要看电视?自己心里要有数。根据自己的设想来画出设计草图,然后根据房间的电源配电箱、有线电视进线口和电话线、网线入户口的位置,确定配电箱及分线器的位置。一般配电箱不要轻易移动;电话线及网络线的配线箱应选一个既不影响美观又方便操作的地方,考虑到要放路由器和交换机,所以应设计一个较大的配线箱;有线电视则在进线口设计一个能摆放两只电视分配器的盒子。 建议大家采用的是并联布线方式,并且电话线和网线分别采用4芯和8芯(五类线)线,为了方便,电话线和网络线穿在同一根PVC管内(理论上电话线和网络线应分开布线,间距10cm以避免相互干扰),考虑到家庭电话和网络同时使用的时间很短,不会造成大的干扰。假如有多台电脑要同时上网时,只要在总配线处加一个宽带路由器或交换机即可。
办公室网络布线建议
1、综合性:办公室布线需要满足各种不同模拟或数字信号的传输需求,将所有的语言、数据、图象、监控设备的布线组合在一套标准的布线系统上, 设备与信息出口之间只需一根标准的连接线通过标准的接口把它们接通即可。
2、可靠性:办公室布线系统使用的产品必须要通过国际组织认证,布线系统的设计、安装、测试以ANSI EIA/TIA 568A及GB/T50311-200为布线标准、遵循国内的布线规范和测试规范。
3、灵活性:每个办公地点到底使用多少个信息点,办公室布线不仅满足用户当前需求,也要符合用户对未来信息系统统的期望;而且数据、语音双绞线布线应具有可换性,构成一套完整的布线系统。
4、合理性:办公室强弱电的布线走向要合理搭配,互不干扰,而且要外形美观;用户同时使用计算机的电源、电话、网线要方便操作、便于以后的运行维护。
5、有线和无线的互补性:根据大楼的具体建筑环境和办公要求,长期还是临时使用网络等情况下,决定采用有线的布线还是无线;一般来说,是将有线和无线结合起来,发挥各自的特长,来达到我们上网办公的目的。
网线插座接法
用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去,露出四对双绞线。开始打线,先不要拆开各线对,在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式(在一个布线系统中最好只统一采用一种线序模式,否则接乱了,网络不通则很难查)。将全部的线都压进各槽位后,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。就是将打好线的信息模块装到86盒面板上,这样墙壁网线插座就安装好了。
Part5:网线和电话线的区别 网线和电话线共用
一、作用不同
1.电话线通过ADSL,将电脑的数字信号调制成模拟线号通过电话线传播,到对端就是电信那边以后,再把模拟信号解调成数字信号。网线上网则少了调制解调这一步。
2.带宽问题。电话线受物理带宽影响,一般带宽不会太高(最大宽带值为8M),网线物理带宽比较高(好的网线可以达到1000M甚至更多)
二、接口不同
1、为什么用猫连接的都是电话接口,而网线接口连上去都没什么反应的,这是因为从电话线过来的信号,要经过猫的转换和处理才能转发给网络设备,比如转发给电脑,路由器,集线器和交换机等。如果直接接上去的话那么就是无法识别的模拟信号,相当于无信号。换言之,猫在中间起到的作用,就是信号的转换和简单的处理,具体说就是将电话线过来的模拟信号转换成数字信号交给网络设备,将网络设备发送的数字信号转换为模拟信号通过电话线发出去。
网线和电话线共用好吗?
选择网线和电话线共用一根网线的方法在中小企业尤其是小型企业的网络系统中常见。一些网络管理者出于为企业节约综合布线的资金的考虑,在电话和网络方面做了中和,选择网线和电话线共用一根网线的方法作为现行状况的解决方案。为避免后期管理以及维护及排除故障考虑,不建议电话和网络公用一根网线。
Part6:网络常见故障分析及处理
1.线路故障:线路故障最常见的情况就是线路不通,诊断这种故障可用ping检查线路远端的路由器端口是否还能响应,或检测该线路上的流量是否还存在。一旦发现远端路由器端口不通,或该线路没有流量,则该线路可能出现了故障。这时有几种处理方法。首先是ping线路两端路由器端口,检查两端的端口是否关闭了。如果其中一端端口没有响应则可能是路由器端口故障。如果是近端端口关闭,则可检查端口插头是否松动,路由器端口是否处于down的状态;如果是远端端口关闭,则要通知线路对方进行检查。进行这些故障处理之后,线路往往就通畅了。如果线路仍然不通,一种可能就得线路本身的问题,看是否线路中间被切断;另一种可能就是路由器配置出错,比如路由循环了。就是远端端口路由又指向了线路的近端,这样线路远端连接的网络用户就不通了,这种故障可以用traceroute来诊断。解决路由循环的方法就是重新配置路由器端口的静态路由或动态路由。
2.路由器故障:事实上,线路故障中很多情况都涉及到路由器,因此也可以把一些线路故障归结为路由器故障。但线路涉及到两端的路由器,因此在考虑线路故障是要涉及到多个路由器。有些路由器故障仅仅涉及到它本身,这些故障比较典型的就是路由器CPU温度过高、CPU利用率过高和路由器内存余量太小。其中最危险的是路由器CPU温度过高,因为这可能导致路由器烧毁。而路由器CPU利用率过高和路由器内存余量太小都将直接影响到网络服务的质量,比如路由器上丢包率就会随内存余量的下降而上升。检测这种类型的故障,需要利用MIB变量浏览器这种工具,从路由器MIB变量中读出有关的数据,通常情况下网络管理系统有专门的管理进程不断地检测路由器的关键数据,并及时给出报警。而解决这种故障,只有对路由器进行升级、扩内存等,或者重新规划网络的拓扑结构。另一种路由器故障就是自身的配置错误。比如配置的协议类型不对,配置的端口不对等。这种故障比较少见,在使用初期配置好路由器基本上就不会出现了。
3.主机故障:主机故障常见的现象就是主机的配置不当。比如,主机配置的IP地址与其他主机冲突,或IP地址根本就不在子网范围内,这将导致该主机不能连通。如泰州无线电管理处的网段范围是172.17.14.1—172.17.14.253,所以主机地址只有设置在此段区间内才有效。还有一些服务设置的故障。比如E-Mail服务器设置不当导致不能收发E-Mail,或者域名服务器设置不当将导致不能解析域名。主机故障的另一种可能是主机安全故障。比如,主机没有控制其上的finger,rpc,rlogin等多余服务。而恶意攻击者可以通过这些多余进程的正常服务或bug攻击该主机,甚至得到该主机的超级用户权限等。
4、还有一些主机的其他故障,比如不当共享本机硬盘等,将导致恶意攻击者非法利用该主机的资源。发现主机故障是一件困难的事情,特别是别人恶意的攻击。一般可以通过jian视主机的流量、或扫描主机端口和服务来防止可能的漏洞。当发现主机受到攻击之后,应立即分析可能的漏洞,并加以预防,同时通知网络管理人员注意。现在,各市都安装了防火墙,如果防火墙地址权限设置不当,也会造成网络的连接故障,只要在设置使用防火墙时加以注意,这种故障就能解决。
